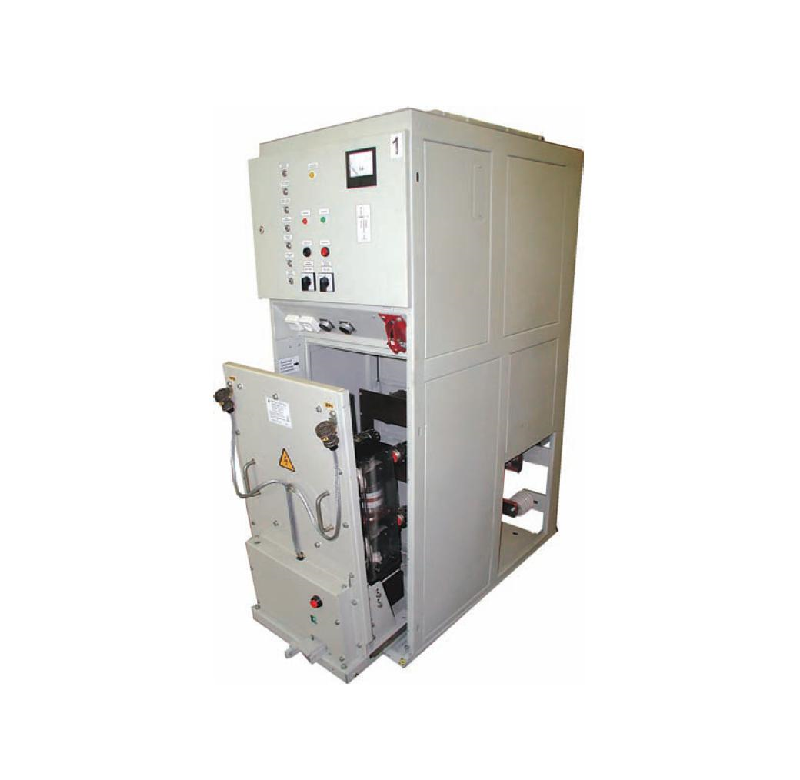

Ячейка К-99
Конструктивно КРУ серии К-99 отличается наличием четырех отсеков. Один из них предназначен для размещения вторичных цепей. В другом блоке комплектного распределительного устройства располагается как вывод, так и ввод. Третий модуль предназначен для размещения сборных шин, а в четвертом отсеке монтируется элемент выкатного типа.
В состав вторичных цепей входит аппаратура, рассчитанная на низковольтное напряжение. Она создается на основе электромеханических реле. Также базой для ее производства могу служить терминалы с микропроцессорами. При этом в любом из шкафов КРУ данной серии могут размещаться оптические элементы, выполняющие дуговую защиту.
Такие устройства оснащаются оптоволоконными датчиками. Они предназначены для того, чтобы отключить шины, когда возникают дуговые замыкания. Помимо этого, для соединений всех секций комплектного распределительного устройства, относящегося к серии К-99, используются шинные мосты.
Характеристики
Номинальное напряжение (линейное), кВ | 6; 10 |
Номинальное рабочее напряжение (линейное), кВ | 7,2; 12 |
Номинальный ток главных цепей, А |
630; 1000; 1600 2000, 2500, 3150 |
Номинальный ток сборных шин, А | 1000; 1600; 2000; 2500; 3150 |
Номинальный ток отключения встроенного в КРУ выключателя, кА | 12,5; 16; 20; 25; 31,5 |
Ток термической стойкости (трехсекундный ток), кА | 20; 31,5 |
Ток электродинамической стойкости, кА | 51; 81 |
Номинальное напряжение вспомогательных цепей, В: - постоянного тока - переменного тока |
110; 220 220 |
Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА - встраиваемых в КРУН - отдельно стоящих шкафов | 25-40 до 250 |
Купить К-99 в Москве
Купить К-99 с доставкой и установкой под ключ в Москве. Более подробную информацию по доставке, цене и монтажу, можно получить обратившись в наш офис или телефону 8 800 302 94 78.
